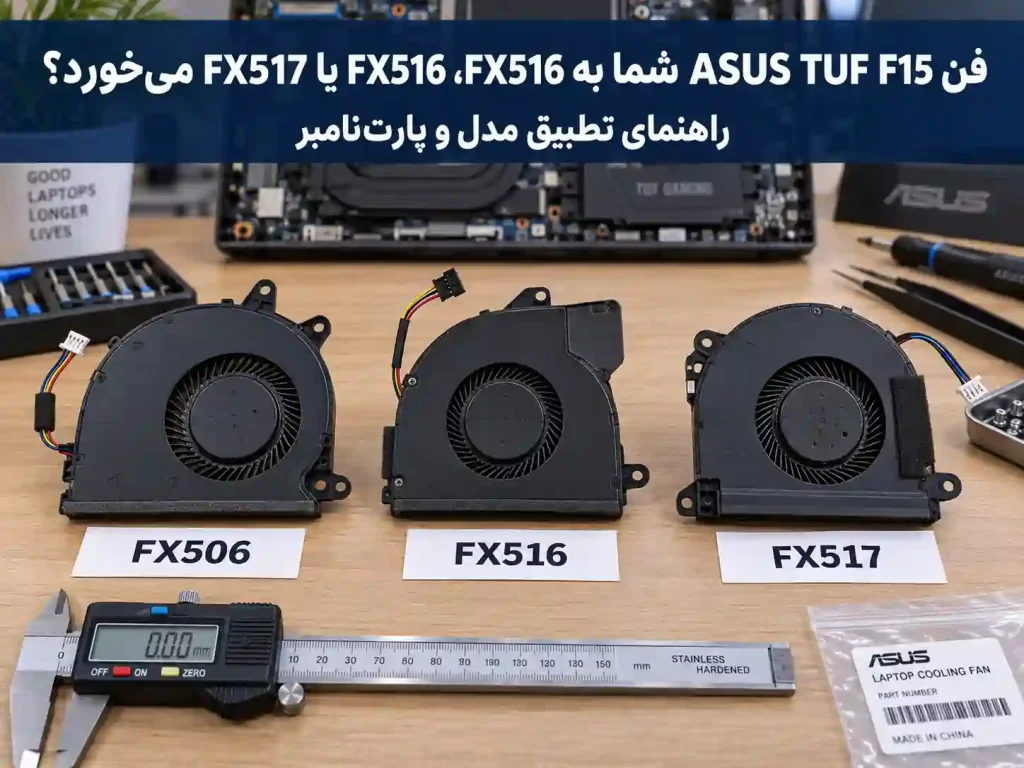

فن ASUS TUF F15 شما به FX506، FX516 یا FX517 می‌خورد؟ راهنمای تطبیق مدل و پارت‌نامبر

نام TUF Gaming F15 روی چند نسل و چند شاسی دیده می‌شود. همین شباهت اسمی باعث یکی از رایج‌ترین اشتباه‌های خرید قطعه است: کاربر فن «TUF F15» سفارش می‌دهد، اما قطعه‌ای می‌رسد که برای FX506 ساخته شده و با FX516 یا FX517 او در محل پیچ، کانکتور یا مجموعه حرارتی تفاوت دارد.

قاعده امن این است: FX506، FX516 و FX517 را یک خانواده سازگار فرض نکنید. حتی داخل یک کد شاسی، پسوند کامل مدل و کانفیگ گرافیک می‌تواند قطعه را تغییر دهد. تأیید نهایی باید با پارت‌نامبر روی فن قبلی و عکس واقعی انجام شود.

چرا عبارت TUF F15 کافی نیست؟

ASUS از نام بازاری TUF Gaming F15 برای نسل‌های مختلف استفاده کرده است. کدهای FX506، FX516 و FX517 به دستگاه‌های متفاوتی اشاره می‌کنند و هرکدام زیرمدل‌هایی با حروف پایانی دارند. پردازنده، GPU، سال عرضه و طراحی هیت‌پایپ میان آن‌ها یکسان نیست.

فن بخشی از یک سیستم حرارتی است. قطر، ضخامت، جهت خروجی، پایه‌ها، کابل، سوکت و منحنی کنترل دور باید با مادربرد و هیت‌سینک هماهنگ باشد. شباهت قاب از روی یک عکس کوچک کافی نیست.

چهار کدی که قبل از سفارش باید داشته باشید

کد شاسی کامل

فقط FX506 ننویسید. برچسب زیر دستگاه می‌تواند کدی مانند FX506… با پسوندهای بیشتر نشان دهد. تمام حروف و اعداد را ثبت کنید. همان کد را در BIOS یا MyASUS نیز بررسی کنید.

پارت‌نامبر روی فن

کد روی برچسب فن CPU و GPU را جداگانه عکس بگیرید. اگر دو فن دارید، هر دو برچسب و محل نصب را ثبت کنید. برخی فروشندگان فن لپ تاپ را به‌صورت جفت و برخی تکی عرضه می‌کنند.

مدل CPU و GPU

دو زیرمدل با نام مشابه می‌توانند GPU متفاوت داشته باشند و مجموعه حرارتی متفاوتی استفاده کنند. در Task Manager یا Device Manager مدل گرافیک را ببینید. فقط عبارت NVIDIA یا RTX کافی نیست.

مشخصات کانکتور

تعداد پین، شکل شیار سوکت، طول کابل و جهت ورود کابل را بررسی کنید. رنگ سیم‌ها را مبنای قطعی قرار ندهید؛ ترتیب الکتریکی مهم‌تر است.

ماتریس تطبیق؛ چه چیزی باید یکسان باشد؟

FX506، FX516 و FX517 را چگونه از هم تفکیک کنیم؟

از نام روی فاکتور شروع نکنید؛ برچسب خود دستگاه مرجع بهتری است. سپس در وب‌سایت پشتیبانی ASUS همان مدل را جست‌وجو کنید. صفحه Driver & Utility و Manual باید با کد شاسی شما باز شود. اگر فروشنده فقط یک فهرست طولانی از نام‌ها نوشته، کد شما را با پارت‌نامبر تأیید کند.

FX516 و FX517 در بازار با عنوان TUF Dash F15 نیز شناخته می‌شوند و نباید صرفاً به‌دلیل عدد نزدیک، فن آن‌ها را با FX506 TUF Gaming F15 یکسان دانست. طراحی باریک‌تر یا نسل متفاوت می‌تواند روی فن اثر بگذارد.

اشتباه چپ و راست

در لپ‌تاپ دو فن، عبارت Left و Right می‌تواند مبهم باشد. بهترین روش این است که عکس قاب بازشده را طوری بگیرید که لولا در بالای تصویر باشد، سپس محل CPU/GPU و سوکت را مشخص کنید. فروشنده باید قطعه را از همان زاویه تطبیق دهد.

اگر فقط یکی از دو فن صدا می‌دهد، هر دو را کورکورانه تعویض نکنید. ابتدا دما، RPM و صدای هر سمت را بررسی کنید. در برخی مدل‌ها خرید جفت به‌دلیل فرسودگی مشابه منطقی است؛ در برخی دیگر یک فن سالم نیازی به تعویض ندارد.

پارت‌نامبر متفاوت همیشه به معنی ناسازگاری است؟

نه. سازندگان می‌توانند از چند تأمین‌کننده استفاده کنند و فن‌های معادل کد متفاوت داشته باشند. اما معادل‌بودن باید بر اساس فهرست سازگاری معتبر، ابعاد، اتصال و عملکرد تأیید شود. جمله «ظاهرش یکی است» تأیید فنی نیست.

از فروشنده بخواهید کد قطعه پیشنهادی و مدل‌های پشتیبانی‌شده را مکتوب کند. در صورت وجود اختلاف پارت‌نامبر، دلیل معادل‌بودن را بپرسید.

قبل از تعویض، مطمئن شوید مشکل واقعاً فن است

صدای زیاد می‌تواند از گردوغبار، تماس کابل با پره، خشک‌شدن بلبرینگ یا پروفایل Turbo باشد. دمای بالا نیز ممکن است از گرفتگی خروجی، خمیر حرارتی، فشار نامناسب هیت‌سینک یا بار نرم‌افزاری ایجاد شود.

اگر فن دور می‌گیرد اما هوا از خروجی ضعیف است، مسیر پره و رادیاتور را بررسی کنید. اگر RPM صفر یا ناپایدار است و صدای ساییدگی وجود دارد، احتمال خرابی خود فن بیشتر می‌شود. تشخیص درست از تعویض بی‌دلیل جلوگیری می‌کند.

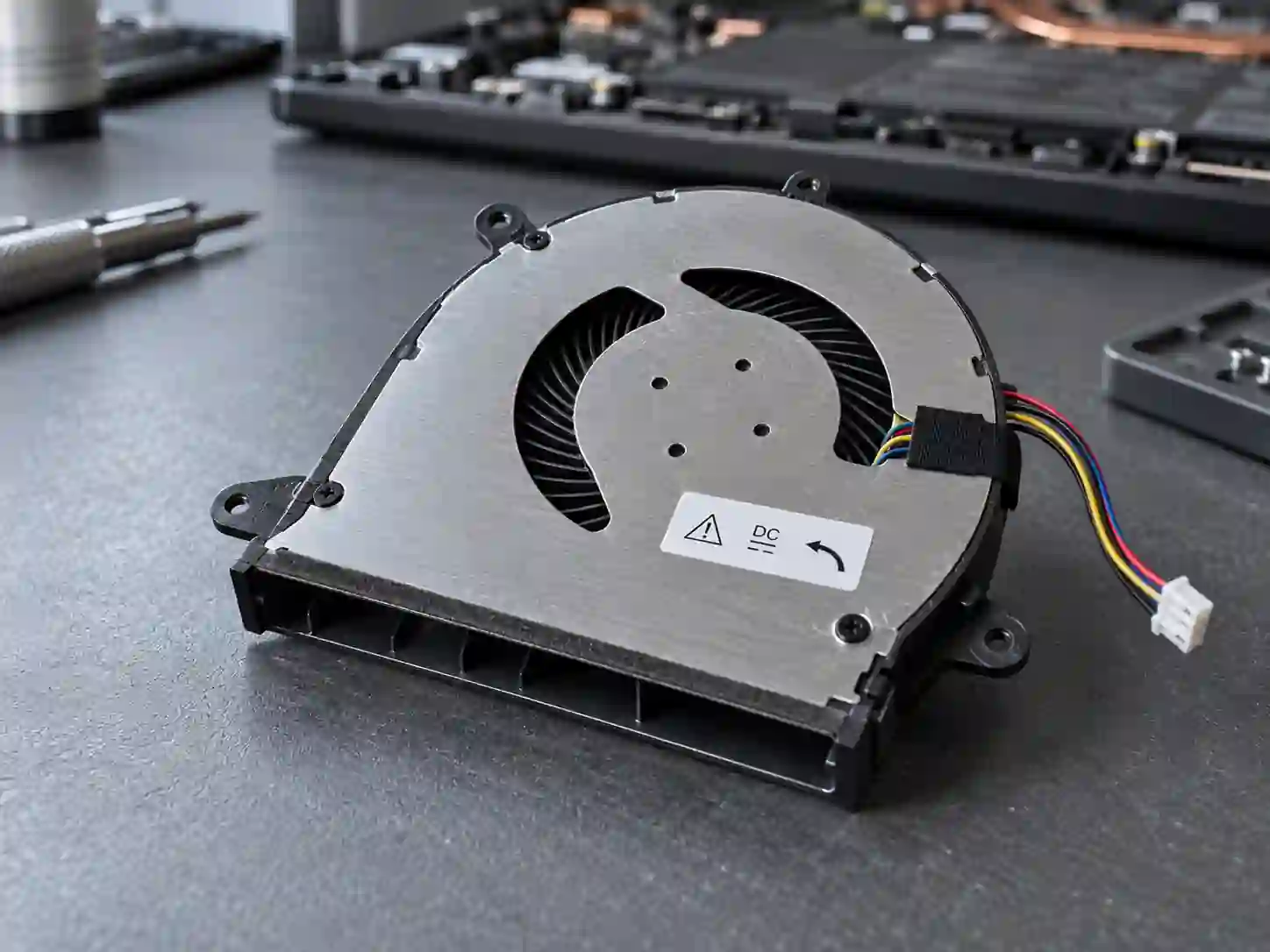

نصب؛ جایی که قطعه درست هم می‌تواند خراب شود

باتری داخلی باید طبق راهنمای سرویس جدا یا غیرفعال شود. پیچ‌ها طول یکسان ندارند؛ محل آن‌ها را ثبت کنید. کابل فن را از خود سیم نکشید و کانکتور را با ابزار مناسب آزاد کنید. اگر هیت‌سینک جدا می‌شود، ترتیب پیچ‌ها و الگوی سفت‌کردن را رعایت و خمیر حرارتی را اصولی تجدید کنید.

پس از نصب، قبل از فشار سنگین دمای بیکار، صدای فن و شناسایی سنسورها را بررسی کنید. سپس بار کنترل‌شده کوتاه اجرا کنید و افزایش تدریجی دور را ببینید. توقف ناگهانی، بوی غیرعادی یا صدای تماس پره دلیل خاموش‌کردن فوری است.

یک نمونه تطبیق درست

خریدار روی برچسب دستگاه کد FX517ZC را می‌بیند. در Task Manager مدل GPU را ثبت می‌کند. پس از بازکردن اصولی، از فن CPU و GPU، سوکت‌ها و پارت‌نامبر عکس می‌گیرد. محصول پیشنهادی فروشگاه نام FX517 را دارد، اما پارت‌نامبر یک حرف متفاوت است. فروشنده با تصویر پشت قطعه و فهرست معادل، سازگاری را تأیید می‌کند. این فرایند بسیار مطمئن‌تر از سفارش «فن TUF F15» است.

برای بررسی قطعات موجود، صفحه فن لپ‌تاپ ASUS را ببینید و پیش از خرید اطلاعات کامل دستگاه را برای تطبیق ارائه کنید.

چک‌لیست نهایی سفارش

• عکس کامل برچسب زیر لپ‌تاپ.
• کد کامل FX506/FX516/FX517 و پسوند.
• مدل دقیق CPU و GPU.
• عکس قاب بازشده با جهت لولا.
• عکس برچسب هر فن.
• تعداد پین و نمای نزدیک سوکت.
• طول کابل و محل پایه پیچ‌ها.
• مشخص‌بودن خرید تکی یا جفت.
• تأیید مکتوب کد معادل.
• اطلاع از شرایط مرجوعی قبل از نصب.

جمع‌بندی

TUF F15 نام بازاری مشترک است، نه کد قطعه. برای FX506، FX516 و FX517 باید از شاسی کامل به پارت‌نامبر و از پارت‌نامبر به اتصال و شکل مکانیکی برسید. یک دقیقه ثبت دقیق کدها می‌تواند از چند روز رفت‌وبرگشت قطعه و ریسک آسیب جلوگیری کند.

برای اطلاعات بیشتر مقالات زیر را بخوانید:

دلایل صدادادن فن لپ‌تاپ

چرا فن لپ‌تاپ دائم کار می‌کند؟

نحوه تمیز کردن فن لپ تاپ بدون آسیب به قطعات آن

پرسش‌های متداول

آیا فن FX506 به FX516 می‌خورد؟

نباید چنین سازگاری‌ای را از روی نام TUF F15 فرض کرد. کد شاسی، پارت‌نامبر، سوکت، پیچ‌ها و کانفیگ باید تطبیق داده شوند.

فن FX516 و FX517 یکسان است؟

برخی قطعات ممکن است معادل داشته باشند، اما پاسخ عمومی و مطمئن برای همه زیرمدل‌ها وجود ندارد. پسوند کامل و پارت‌نامبر تعیین‌کننده است.

باید فن CPU و GPU را با هم عوض کنیم؟

نه همیشه. اگر فقط یک فن خراب است و دیگری عملکرد سالم دارد، تعویض تکی ممکن است کافی باشد. سن، صدا و عملکرد هر دو را بسنجید.

از کجا بفهمیم کدام فن GPU است؟

مسیر هیت‌پایپ و راهنمای سرویس را بررسی کنید. چپ و راست را بدون تصویر مبنا قرار ندهید.

بعد از تعویض فن دما هنوز بالاست؛ چرا؟

گرفتگی رادیاتور، خمیر حرارتی نامناسب، نصب نادرست هیت‌سینک، پروفایل عملکرد یا بار نرم‌افزاری می‌تواند علت باشد.
